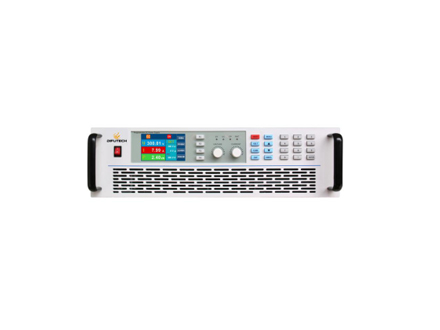

DF61200-50可編程直流電源

發布日期:2019-12-04 10:23瀏覽次數:
  • 可編程精密大功率直流電源
產品特點

•高功率密度,標準機箱,功率達到150kW。
•寬電壓范圍,從0~40至0~1000V,單機功率5~15kW。
•快速負載瞬態響應,防止不需要的電壓偏移。
•高精度,內部采用16位AD,低紋波。
•靈活的操作界面,方便用戶操作。
•可實現輸出并聯,模塊式設計,方便用戶。
•序列功能,靈活多樣的系統控制,滿足客戶測試需求。
•噪聲低,隨溫度變化控制的變速風扇。
•具備定電壓、定電流輸出模式。
•完備的輸入過欠壓、缺相、內部過熱、輸出過壓等保護,安全性能得到保障。
•具備模擬控制接口,通過外部模擬接口單獨控制電源輸出。

概要

DF 61000系列(以下簡稱61000系列)代表了下一代大功率可編程直流電源的發展趨向。產品具有高功率、大電流、快速響應、負載瞬態響應快速、低噪音、使用便捷等顯著優勢!此系列電源是行業最高的功率密度的電源。時尚的前進氣口設計使電源可無間隙地疊放,增強了功率密度。
61000系列高功率密度直流測試電源(或簡稱直流測試電源)是一款外觀精美、體積小、性能高、功能強大、操作簡單的直流型可編程電源。適用于航天和國防、消費類電子產品、計算機和外設、通信、半導體、太陽能和汽車電子等行業的測試系統中。
61000系列電源的核心部位是一個5kW功率模塊。根據輸出電壓要求,可將1至3個模塊配置到一個機箱內,從而可輸送5kW至15kW的功率。然后,可容易地將這些機箱的組合并聯起來以提供高達150kW的功率。并聯的電源像一個單獨的電源一樣運行,提供一個總的系統電流。
先進的智能控制,61000系列電源通過控制裝置可啟用復雜序列輸出、恒功率模式,并可存儲/調用儀器的設置。序列循環使61000電源成為反復測試的理想選擇。

技術參數

型號 DF61200-50
AC輸入 相數:3相3線制 + 接地  電壓:440VAC 頻率:47~63Hz  功率因數:≥0.78
DC輸出 電壓 0~200V
電流 0~50A
功率 0~10kW
效率 87%,標稱線路和最大負載下的典型值
編程精度 電壓 ≤±(0.05%+0.05%FS)
電流 ≤±(0.2%+0.2%FS)
OVP ≤±1%FS(編程范圍:5-110%從前端面板、遠程模擬輸入端或可選的數字輸入端配置)
回讀精度 電壓 ≤±(0.05%+0.05%FS)
電流 ≤±(0.2%+0.2%FS)
紋波及噪聲 RMS
(20Hz-300KHz)
25mVrms
P-P
(20Hz-20MHz)
175mVpp
電流模式 <±0.04%滿量程RMS電流
源效應 電壓 ≤0.01%FS(±10%ΔUAC輸入)
電流 ≤0.05%FS(±10%ΔUAC輸入)
負載效應 電壓 ≤0.02%FS(0-100%的負載調整率)
電流 ≤0.1%FS(0-100%ΔUDC的負載調整率)
模擬接口 規格 內置25-針D-Sub母插
信號范圍 0~5V或0~10V
U / I 精確度 U編程:≤±0.25%FS  U回讀:≤±1.0%FS  I編程≤±0.8%FS  I回讀:≤±1.0%FS
動態響應時間 負載調整需時 在50%至100%或者100%至50%負載變化下,將于1ms內恢復到±0.75%滿量程穩態輸出
輸出電壓上升時間 最大100ms(10~90%滿量程)
電流轉換速率 45A/ms(典型值)
穩定性 運行環境不變的情況下,30分鐘預熱后,通常在8小時內保持在設定值的±0.05%范圍內。
通訊接口 RS232/RS485/CAN/LAN/USB等通訊接口
工作環境 室內型;工作溫度:0~50℃,濕度:<80%, 無凝露,儲存溫度:-20~70℃,海拔<2000m
并聯操作 并聯將使每個電源的精度下降0.3%
溫度系數 0.02%/℃最大額定輸出電壓,電壓設定點下,典型值
0.03%/℃最大額定輸出電流,電流設定點下,典型值
輸出浮動電壓 負極端子在機箱電勢±300V范圍內
體積W×H×D(mm) 482mm×609mm×132mm  (W×D×H)  標準機箱3U
重量 28Kg
